Hệ thống chữa cháy tự động Sprinkler là gì?

Là hệ thống chữa cháy phun nước kiểm soát và dập tắt đám cháy khi mới hình thành. Hệ thống bao gồm đầu phun nước Sprinkler một hay nhiều nguồn cung cấp nước chữa cháy có có thuỷ lực, van điều khiển dòng chảy, hệ thống đường ống để đưa nước đến các đầu phun và có thêm các thiết bị khác như chuông báo động, các thiết bị kiểm tra, giám sát

Hệ thống chữa cháy tự động sẽ có nhiều loại như hệ thống chữa cháy sprinkler, drencher, hệ thống chữa cháy tự động khí, bọt,… về cơ bản sẽ có những thành phần sau:

• Thiết bị chứa chất chữa cháy
• Bộ phận tạo năng lượng để đưa chất chữa cháy tới đám cháy
• Thiết bị vận chuyển chất chữa cháy
• Thiết bị phun chất chữa cháy
• Thiết bị điều khiển
• Các thiết bị phụ trợ khác

Hệ thống chữa cháy tự động Sprinkler là hệ thống chữa cháy tự động bằng nước, đây được coi là một trong những hệ thống với chi phí thi công với mức giá phù hợp, dễ dàng lắp đặt, hiệu quả dập tắt đám cháy nhanh nhờ áp lực từ hệ thống nén khí đường ống.

Hệ thống chữa cháy sprinkler thường được trang bị hệ thống PCCC ở nhà kho, nhà xưởng, các trường đại học, tòa nhà chung cư, các công trình dễ xảy ra cháy nổ,….

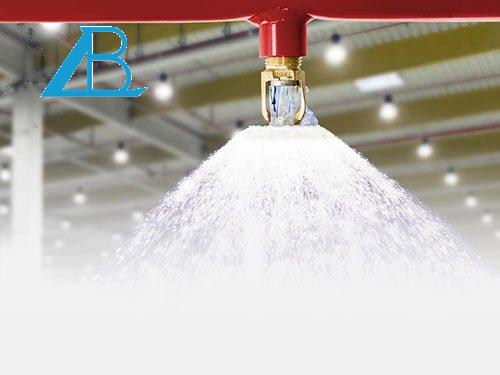

Hệ thống chữa cháy tự động Sprinkler được hoạt động khi nhiệt độ môi trường tại nơi xảy ra cháy nổ đạt đến một ngưỡng nhiệt độ nhất định. Khi đó các đầu phun sẽ tự động bung ra và phun chất chữa cháy là nước tại nơi xảy ra cháy một cách tự động.

Phân loại các hệ thống Sprinkler:

• Hệ thống ướt (thường được gọi là hệ thống Sprinkler)

Hệ thống đường ống ướt hay còn gọi tắt là hệ thống ướt  là hệ thống Sprinkler tiêu chuẩn, hệ thống này thường xuyên được nạp đầy nước có áp lực ở cả hai phía là: phía trên và phía dưới van báo động đường.

Hệ thống ướt sẽ được sử dụng để thi công tại các cơ sở mà ở đó không tồn tại nguy cơ nước sẽ bị đóng băng trên đường ống vào bất cứ lúc nào

Do các trang thiết bị của hệ thống ướt khá đơn giản và dễ dàng sử dụng nên hệ thống Sprinkler ướt được dùng rộng rãi nhiều hơn so với các hệ thống chữa cháy khác.

• Hệ thống khô:

Hệ thống Sprinkler khô được sử dụng cho những khu vực mà hệ thống ướt không đáp ứng được như những nơi nhiệt độ có thể gây ra đóng băng nước…

Trong đường ống hệ sprinkler khô sẽ không có nước mà thay bằng không khí hay khí Nitrogen nén.
Khi đầu phun Sprinkler được kích hoạt bởi nhiệt độ của đám cháy, khí sẽ thoát ra qua đâu phun làm giảm áp lực trong hệ thống ống và đồng thời mở van hệ thống khô cho phép nước chảy vào đường ông đi đến đầu phun đã mở => Hệ thống khô hoạt động bằng cách giảm áp suất khí nén trong đường ống.

Cấu tạo và nguyên lý hoạt động của hệ thống chữa cháy Sprinkler

Về cấu tạo của một hệ thống chữa cháy Sprinkler

Hệ thống chữa cháy Sprinkler bao gồm các thành phần như sau:

• Đầu phun cảm biến (Sprinkler Heads):
  • Đầu phun thường có van khóa giữ nước và được gắn một thiết bị cảm biến nhiệt, như bầu thủy tinh chứa dung dịch hoặc hợp kim dễ nóng chảy. Khi nhiệt độ vượt ngưỡng, thiết bị cảm biến sẽ kích hoạt, mở van để phun nước.
  • Có nhiều loại đầu phun: hướng xuống, hướng lên, hoặc phun ngang, tùy vào vị trí lắp đặt.
• Hệ thống ống dẫn nước:
  • Bao gồm ống chính và các ống nhánh dẫn nước đến đầu phun.
• Nguồn cấp nước:
  • Hệ thống có thể sử dụng nước từ bể chứa, hệ thống cấp nước công cộng, hoặc bơm nước từ giếng. Nguồn nước phải đảm bảo áp lực đủ để phun nước hiệu quả.
• Cụm van báo động (Control Valves):
  • Được dùng để kiểm soát dòng nước, có thể là van báo động (alarm valve) để kích hoạt còi báo động khi nước được phun.
• Thiết bị cảnh báo:
  • Báo động bằng âm thanh hoặc tín hiệu đến trung tâm điều khiển khi hệ thống hoạt động.

Nguyên lý hoạt động của hệ thống chữa cháy Sprinkler

Trong hệ thống đường ống chữa cháy luôn được duy trì một áp lực nước nhất định thông thường là từ bơm bù tạo ra. Do một số điều kiện khách quan nên trong đường ống thường bị thất thoát một lượng nước. Khi đó bơm bù sẽ bắt đầu thực hiện công việc bằng cách điều khiển các rơ le cấp điện, để nạp vào lượng nước bị hao hụt trên đường ống. Khi hệ thống đường ống đạt đủ lượng nước, công tắc áp lực đạt ngưỡng ngắt sẽ truyền đến trung tâm điển khiển và qua các rơ le sẽ cắt nguồn điện cho bơm bù

Khi xảy ra hỏa hoạn, do sự tác động của nhiệt độ của đám cháy, khóa nóng cháy của đầu phun sprinkler sẽ kích hoạt. Vòi phun sẽ làm việc và nước trong đường ống dưới áp lực qua đầu phun, sẽ phun vào đám cháy, đó cũng là lúc bơm bù thực hiện công việc. Do lưu lượng của nước chữa cháy rất lớn, áp lực trong hệ thống giảm rất nhanh, lượng nước từ bơm bù sẽ không đủ để chữa cháy. Khi đó trung tâm điều khiển rơ le ngắt điện bơm bù và công tắc áp lực của bơm chữa cháy sẽ kích hoạt, thông qua trung tâm điểu khiển bơm chữa cháy hoạt động và cấp nước cho hệ thống chữa cháy.

Trong trường hợp máy bơm chữa cháy không hoạt động vì hư hỏng sau một thời gian nhất định, trung tâm điều khiển sẽ điều khiển rơ le khỏi động máy bơm chữa cháy dự phòng hoạt động, cung cấp nước cho quá trình chữa cháy

Sau khi chữa cháy xong cần phải tắt bơm, thay thế các vòi phun đã thực hiện công việc chữa cháy và bảo trì lại các thiệt bị trong hệ thống để đảm bảo hệ thống chữa cháy sprinkler luôn trong trạng thái sẵn sàng hoạt động khi sảy ra đám cháy.

Cách điều khiển hệ thống chữa cháy tự động sprinkler

Hệ thống chữa cháy tự động sprinkler được điều khiển và vận hành theo các nguyên tắc sau, dựa trên tiêu chuẩn TCVN 7336:2021:

1. Trước khi xảy ra cháy:
   Hệ thống sprinkler duy trì áp suất nước trong đường ống nhờ bơm bù, đảm bảo sẵn sàng hoạt động khi cần. Nếu có sự giảm áp suất do rò rỉ ở van kín, công tắc áp suất sẽ kích hoạt bơm bù để bổ sung nước. Đầu phun sprinkler sẽ không hoạt động cho đến khi nhiệt độ xung quanh đạt ngưỡng kích hoạt, đảm bảo hệ thống không phản ứng sai trước khi thực sự có đám cháy​.
2. Trong và sau khi xảy ra cháy:
   Khi nhiệt độ tại đầu phun đạt ngưỡng do lửa, đầu phun sẽ tự động mở và phun nước vào khu vực cháy. Điều này làm kích hoạt bơm chữa cháy chính, cung cấp lượng nước lớn hơn. Do lưu lượng nước lớn này, áp suất trong hệ thống giảm nhanh chóng, khiến công tắc áp suất phải kích hoạt bơm chữa cháy để tiếp tục cung cấp nước liên tục. Sau khi đám cháy được xử lí, hệ thống sẽ được tiến hành bảo trì, bao gồm những việc như kiểm tra, thay thế các đầu phun đã được kích hoạt, đồng thời đưa hệ thống trở lại trạng thái sẵn sàng hoạt động​.

Hệ thống sprinkler hoạt động hoàn toàn tự động nhờ vào các cơ chế cảm biến nhiệt và công tắc áp suất, giúp kiểm soát đám cháy hiệu quả và đảm bảo an toàn.

Ứng dụng của hệ thống chữa cháy Sprinkler

Hệ thống chữa cháy sprinkler phù hợp với hầu hết các công trình: Các cơ sở có nguy cơ cháy thấp, các cơ sở nguy cơ cháy trung bình và các cơ sở nguy cơ cháy cao (theo phụ lục A TCVN 7336 – 2003)

Hệ thống chữa cháy Sprinkler được thi công lắp đặt nằm trong tổng thể của việc thi công lắp đặt hệ thống phòng cháy chữa cháy và phải được thiết kế thẩm duyệt theo đúng tiêu chuẩn kỹ thuật, công năng sử dụng

– Hệ thống chữa cháy Sprinkler được thi công lắp đặt tại nhà xưởng nhà kho

– Hệ thống chữa cháy tự động được lắp đặt ở tòa nhà cao tâng như: Chung cư, tòa nhà văn phòng, tòa nhà cho thuê, bãi giữ xe, trường đại học,..

– Hệ thống chữa cháy tự động lắp đặt ở quán Karaoke

– Hệ thống chữa cháy tự động lắp đặt ở nhà nghỉ, nhà trọ…..

Ưu điểm và nhược điểm của hệ thống chữa cháy Sprinkler

Hệ thống chữa cháy tự động Spinkler là hệ thống chữa được lắp đặt tại nhà xưởng, nhà cao tầng, và karaoke, nhà nghỉ bắt buộc phải lắp đặt Spinkler theo tiêu chuẩn về PCCC và thoát nạn

Về ưu điểm: Là hệ thống hoàn toàn tự động không cần điều khiển của con người, thi công lắp đặt dễ dàng, phù hợp với nhiều công năng sử dụng của công trình

Về nhược điểm: Là hệ thống chữa cháy tự động nên phải được thiết kế thi công ở một số công trình nhất định để đảm bảo an toàn PCCC, Hệ thống chữa cháy tự động cần duy trì bảo dưỡng và kiểm tra thường xuyên
