Tổng quan về hệ thống chữa cháy tự động bằng khí

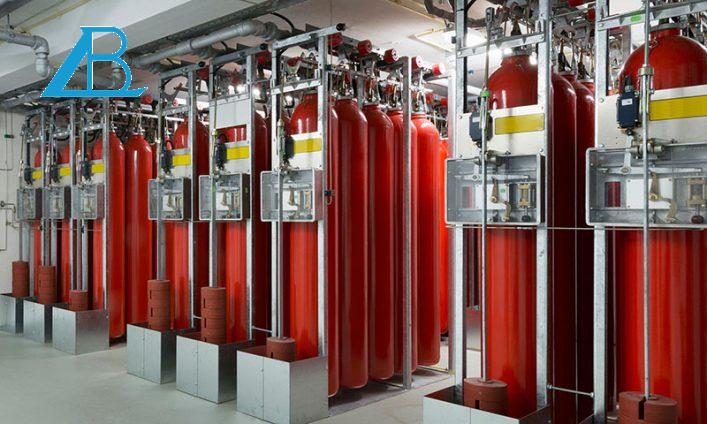

Hệ thống chữa cháy khí

Hệ thống chữa cháy khí – một giải pháp hiệu quả và tiên tiến trong lĩnh vực phòng cháy chữa cháy – đã từ lâu trở thành một phần không thể thiếu trong các kế hoạch an toàn của mọi công trình và tòa nhà. Một sự kết hợp tinh tế giữa công nghệ và khả năng phản ứng nhanh chóng, hệ thống này không chỉ mang lại hiệu suất cao trong việc dập tắt đám cháy mà còn đảm bảo sự an toàn tối đa cho mọi người và tài sản.

Giới thiệu về hệ thống chữa cháy khí

Tổng Quan Về Hệ Thống Chữa Cháy Tự động Bằng Khí
Tổng Quan Về Hệ Thống Chữa Cháy Tự động Bằng Khí

Hệ thống chữa cháy tự động là tổng hợp các thiết bị kỹ thuật chuyên dùng, đường ống và chất chữa cháy dùng để dập tắt các đám cháy hoặc ngăn chặn cháy lan khi xảy ra cháy.

Hệ thống chữa cháy tự động là hệ thống chữa cháy được điều khiển tự động khi xảy ra cháy.

Về cơ bản, tất cả hệ thống chữa cháy tự động có các thiết bị sau:

  • Thiết bị chứa chất chữa cháy;
  • Bộ phận tạo năng lượng để đưa chất chữa cháy tới đám cháy;
  • Thiết bị vận chuỷen chất chữa cháy;
  • Thiết bị phun chất chữa cháy;
  • Thiết bị điều khiển;
  • Các thiết bị phụ trợ khác.

Tuỳ theo chất chữa cháy sử dụng thì hệ thống chữa cháy có những loại khác nhau như: chữa cháy bằng nước, chữa cháy bằng bọt, chữa cháy bằng khí, chữa cháy bằng Sol khí hoặc hơi nước, chữa cháy bằng bột, chữa cháy tổng hợp. Trong đó, hệ thống chữa cháy tự động bằng khí được sử dụng thông dụng nhất.

Hệ thống chữa cháy tự động bằng khí dùng để phun các chất khí không duy trì sự cháy vào đám cháy như khí Co2, N2, Argon, Inergen hoặc FM200,… Được sử dụng cho những đám cháy xảy ra trong phòng kín, bởi vì cơ chế dập tắt đám cháy của hệ thống này là làm ngạt, tức là làm giảm nồng độ oxy trong môi trường cháy đến mức không đủ khả năng duy trì sự cháy nữa và khi đó đám cháy sẽ tự tắt.

Đây là hệ thống có hiệu quả chữa cháy cao, thường được dùng để chữa cháy các khu trung tâm điều khiển điện, tự động, viễn thông hoặc các khu vực mà chữa cháy bằng các chất khác như nước, bột, bọt,.. sẽ đem lại nguy hiểm hoặc gây thiệt hại cho thiết bị tài sản trong khu vực đó. Ví dụ: kho lưu trữ tài liệu, trung tâm nghiên cứu tài liệu có tính chất quan trọng,..

Cấu tạo hệ thống chữa cháy khí bao gồm những gì?

Cấu tạo hệ thống chữa cháy khí
Cấu tạo hệ thống chữa cháy khí

Hệ thống chữa cháy tự động sử dụng khí là một trong những giải pháp hiệu quả để đối phó với nguy cơ cháy nổ trong các môi trường công nghiệp, văn phòng và thương mại. Được xây dựng trên cơ sở công nghệ tiên tiến, hệ thống này hoạt động thông qua việc phát hiện sự cố và tự động xả khí để dập tắt đám cháy.

Xem thêm:   Giới thiệu về bản vẽ thiết kế PCCC

Thiết bị chính của hệ thống này bao gồm:

a. Phần cơ: Bao gồm bình chứa khí và van điều khiển khí.

b. Phần điện: Chức năng cơ bản là phát hiện, xử lý và phát tín hiệu khi phát hiện cháy gồm:

    • Bộ điều khiển hệ thống chữa cháy
    • Cảm biến phát hiện khói
    • Cảm biến phát hiện nhiệt độ
    • Nút nhấn kích hoạt xả khí tự động
    • Nút nhấn trì hoãn xả khí
    • Báo động cháy đèn LED và chuông báo động.

Hệ thống chữa cháy khí có mấy loại

Tuỳ vào tiêu chí phân loại, mà hệ thống chữa cháy tự động được tách như sau:

Theo loại khí chữa cháy

– Khí không cháy: CO2, N2;

– SOl khí: dẫn xuất halogen của hidrocacbon;

– Khí và SoL khí: 70% CO2; 30% C2H5Br.

Theo phương pháp chữa cháy

– Loại chữa cháy thể tích: khi chữa cháy CO2 sẽ phun vào toàn bộ khu vực cần chữa cháy tạo ra hỗn hợp khí giữa không khí với CO2 ở nồng độ không duy trì sự cháy và đám cháy sẽ được dập tắt;

– Loại chữa cháy điểm (thể tích bao quanh của một thiết bị cần chữa cháy): Khi chữa cháy khí chỉ phun vào những nơi có máy móc thiết bị, máy móc riêng lẻ. Loại chữa cháy cục bộ thường được áp dụng ở những nơi có khối tích lớn nhưng vật liệu cháy phân bổ không đồng đều mà chỉ tập trung ở một số khu vực, như các cụm máy móc, thiết bị riêng lẻ…

Theo phương pháp kích thích khởi động

– Hệ thống chữa cháy tự động bằng khí khởi động bằng dây dẫn động có khoá dây nóng chảy;

– Hệ thống chữa cháy tự động bằng khí khởi động bằng hệ thống báo cháy tự động.

Nguyên lý hoạt động của hệ thống chữa cháy khí

Theo tiêu chí phân loại thì hệ thống chữa cháy có nguyên lý hoạt động như sau:

Đối với hệ thống chữa cháy tự động bằng khí khởi động bằng hệ thống dây dẫn động có khoá nóng chảy

Bình thường hệ thống ở chế độ thường trực, ở chế độ này quả tạ được giữ cân bằng nhờ hệ thống dây chằng có khoá nóng chảy, cơ cấu đòn bẩy ở vị trí sẵn sàng van cổ bình chữa cháy đóng, lượng khí chữa cháy được bảo quản trong các bình chứa.

Khi xảy ra cháy trong các khu vực được bảo vệ, nhiệt độ đám cháy tăng tác động lên các khoá nóng chảy. Nếu nhiệt độ môi trường đạt ngưỡng làm việc của khoá nóng chảy thì khoá nóng chảy sẽ chảy ra giải phóng cơ cấu hãm cho hệ thống dây chằng. Khi đó quả tạ mất cân bằng, dưới tác động của trọng lực, quả tạ sẽ rơi tự do xuống phía dưới kéo theo cơ cấu đòn bẩy cũng kéo xuống theo, do đó cơ cấu đòn bẩy sẽ tác động lên van cổ bình chữa cháy dạng đòn bẩy làm cho van này mở ra. Khi đó khí chữa cháy dưới áp lực cao ở trong bình sẽ đi qua van cổ bình vào đường ống góp, qua van giảm áp, qua hệ thống đường ống qua đầu phun khí phun vào đám cháy. Trong quá trình khí chữa cháy đi qua van giảm áp để chữa cháy, một lượng khí rất nhỏ cũng được đưa tới rơle áp lực khí nén tác động cho rơle làm việ tạo ra tín hiệu điện truyền về trung tâm báo cháy, kích thích trung tâm báo cháy tạo ra tín hiệu báo động, chỉ thị trạng thái đang chữa cháy của hệ thống.

Xem thêm:   Quy định về hệ thống cấp nước chữa cháy ngoài nhà

– Sau khi chữa cháy xong để hồi phục lại hệ thống ta phải thay thế các khoá nóng chảy đã làm việc, nạp lại các bình khí, bảo dưỡng lại các thiết bị khác và lắp đặt lại hệ thống về trạng thái ban đầu.

Đối với hệ thống chữa cháy tự động bằng khí khởi động bằng hệ thống báo cháy tự động

Hệ thống chữa cháy khí tự động kết hợp báo cháy
Hệ thống chữa cháy khí tự động kết hợp báo cháy

Bình thường hệ thống ở chế độ thường trực, trung tâm điều khiển báo cháy và chữa cháy tự động sẽ hiển thị trạng thái làm việc của các thiết bị chính trong hệ thống.

Khi xảy ra cháy; các yếu tố môi trường cháy thay đổi kích hoạt đầu báo cháy làm việc. Nếu chỉ có một kênh báo cháy làm việc thì tại trung tâm điều khiến sẽ phát ra tín hiệu báo cháy và chỉ thị khu vực đang cháy, còn hệ thống phun khí chữa cháy chưa làm việc.

Nếu khi cả hai kênh báo cháy đồng thời làm việc thì trung tâm điều khiển sẽ phát ra tín hiệu báo động, chỉ thị khu vực cháy. Đồng thời trung tâm điều khiển sẽ tự động chuyển sang chế độ xả khí, sau khoảng thời gian trễ nhất định (do con người đặt từ 10 đến 60 giây), trung tâm điều khiển sẽ tạo ra tín hiệu điện đưa tới van mở cơ điện. Van mở cơ điện bị tác động sẽ kích hoạt mở bình khí kích hoạt để đưa khí từ bình khí kích hoạt theo đường ống kích thích mở van lựa chọn khu vực chữa cháy tương

ứng và mở van pittông cổ bình khí chữa cháy. Khi đó khí chữa cháy từ bình chứa qua van pittông cổ bình, qua ống góp, qua van lựa chọn khu vực chữa cháy, qua hệ thống đường ống, qua đầu phun phun vào khu vực cháy.

Trong trường hợp cần thiết khi đầu báo cháy chưa tác động mà con người phát hiện được đám cháy thì chỉ cần ấn vào nút xả khí cưỡng bức bằng tay được lắp đặt ở bên ngoài các phòng được bảo vệ. Khi đó hệ thống sẽ làm việc như trường hợp chữa cháy nhờ tác động từ các đầu báo cháy.

Trong trường hợp trung tâm điều khiển bị hỏng hóc thì vẫn có thể điều khiển hệ thống làm việc bằng tay bằng cách mở trực tiếp các van tại buồng để các bình chứa khí và van lựa chọn khu vực chữa cháy tương ứng.

Sau khi chữa cháy xong để hồi phục trạng thái thường trự cho hệ thống, phải đưa hệ thống báo cháy về chế độ trực bình thường, nạp lại các bình khí đã mở, đưa các van trở lại vị trí thường trực.

Quy trình thi công hệ thống chữa cháy khí

Các bước quan trọng trong việc triển khai hệ thống chữa cháy bằng khí cũng tương tự như các bước lắp đặt hệ thống Phòng cháy chữa cháy (PCCC) là những nhiệm vụ mà cần tuân thủ một cách tuần tự, theo quy định của ngành PCCC. Quy trình này không chỉ đảm bảo tính minh bạch và công khai trong quá trình tham gia dự án mà còn cung cấp thông tin cần thiết cho việc thi công.

Ra bản thiết kế hệ thống chữa cháy

Chủ đầu tư hoặc đơn vị thiết kế chuyên nghiệp sẽ lập bản thiết kế chữa cháy phù hợp với thiết kế của công trình xây dựng. Bản thiết kế này chi tiết về hệ thống chữa cháy, các yêu cầu về vật liệu và các ghi chú liên quan.

Xem thêm:   Kiểm tra bảo dưỡng và nạp sạc bình chữa cháy mới nhất

Thẩm duyệt hệ thống chữa cháy

Bản thiết kế sẽ được cơ quan quản lý nhà nước về chữa cháy kiểm tra và đánh giá để xác nhận tính phù hợp với luật pháp và công trình đang xây dựng. Công trình chỉ được thi công khi bản thiết kế đã được thẩm duyệt.

Đấu thầu thi công hệ thống chữa cháy

Quá trình đấu thầu sẽ giúp chọn ra nhà thầu có đủ năng lực và kinh nghiệm để thi công hệ thống chữa cháy một cách hiệu quả và phù hợp nhất. Các yêu cầu về kỹ thuật, tài chính và thời gian sẽ được ghi rõ trong bản thiết kế, giúp cho quá trình đấu thầu diễn ra một cách minh bạch và công bằng.

Thi công hệ thống chữa cháy khí cần chú ý vấn đề gì?

Khi thi công hệ thống chữa cháy khí, có một số vấn đề quan trọng mà cần chú ý để đảm bảo hiệu suất và an toàn:

  • – Tuân thủ quy định kỹ thuật: Cần tuân thủ các quy định kỹ thuật, tiêu chuẩn về lắp đặt hệ thống chữa cháy khí theo các hướng dẫn và quy định của ngành PCCC.
  • – Sử dụng vật liệu và thiết bị chất lượng: Đảm bảo sử dụng vật liệu và thiết bị chất lượng, được kiểm định và chứng nhận đảm bảo an toàn và hiệu suất của hệ thống.
  • – Thiết kế hệ thống phù hợp: Trước khi thi công, cần đảm bảo rằng bản thiết kế của hệ thống chữa cháy khí đã được thẩm duyệt và phù hợp với điều kiện thực tế của công trình.
  • – Lắp đặt chính xác: Việc lắp đặt hệ thống phải được thực hiện chính xác, đảm bảo mọi thành phần hoạt động đúng cách và trong điều kiện an toàn.
  • Kiểm tra và thử nghiệm: Sau khi lắp đặt, cần tiến hành kiểm tra và thử nghiệm hệ thống để đảm bảo hoạt động hiệu quả và đáp ứng được các yêu cầu an toàn.
  • – Đào tạo và hướng dẫn sử dụng: Cung cấp đào tạo và hướng dẫn sử dụng hệ thống cho nhân viên và người sử dụng để đảm bảo họ biết cách vận hành và xử lý trong trường hợp khẩn cấp.
  • Ngoài ra, tuỳ vào từng công trình với thiết kế và công năng khác nhau mà cần lưu ý lắp đặt hệ thống chữa cháy khí khác nhau, cần liên hệ đội ngũ thi công hệ thống chữa cháy khi chuyên nghiệp, giàu kinh nghiệm để có thể hiểu và được tư vấn rõ hơn.
