Quy trình thi công lắp đặt hệ thống báo cháy đạt tiêu chuẩn 2024

Hệ thống báo cháy là một giải pháp an toàn thiết yếu trong việc bảo vệ con người và tài sản khỏi nguy cơ cháy nổ. Hệ thống này bao gồm các thiết bị như đầu báo khói, đầu báo nhiệt, tủ trung tâm điều khiển, và các thiết bị cảnh báo như chuông, còi và đèn báo. Khi phát hiện dấu hiệu của cháy, các đầu báo sẽ gửi tín hiệu về tủ trung tâm, nơi xử lý và xác định vị trí xảy ra sự cố. Tủ trung tâm sau đó sẽ kích hoạt các thiết bị cảnh báo để thông báo cho mọi người trong khu vực biết và kịp thời sơ tán. Nhờ khả năng hoạt động liên tục và đồng bộ, hệ thống báo cháy giúp giảm thiểu thiệt hại và đảm bảo an toàn cho con người trong các tình huống khẩn cấp.

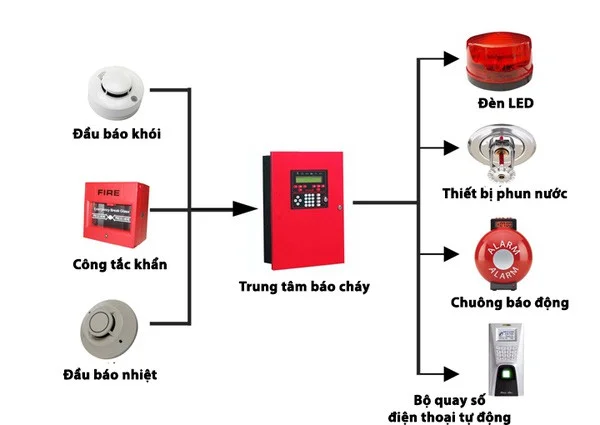

Cấu tạo hệ thống báo cháy

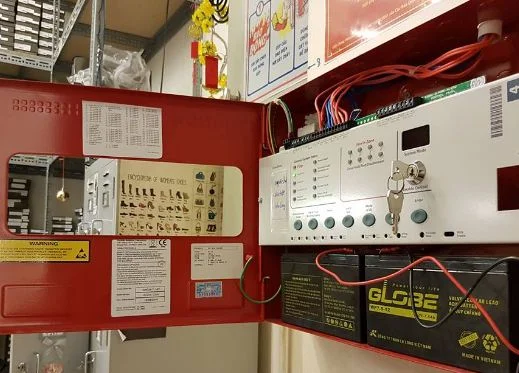

• Trung tâm báo cháy được lắp đặt dưới dạng tủ, bao gồm các thành phần chính như bo mạch điều khiển, các module, một biến thế và một pin.
• Các thiết bị đầu vào được lắp đặt bao gồm: đầu báo khói, đầu báo nhiệt, báo ga, báo lửa và nút nhấn khẩn cấp.
• Các thiết bị đầu ra được lắp đặt bao gồm: bảng hiển thị phụ (bàn phím), chuông báo động, còi báo động, đèn báo động, đèn exit và bộ quay điện thoại tự động.

Nguyên lý hoạt động của hệ thống báo cháy

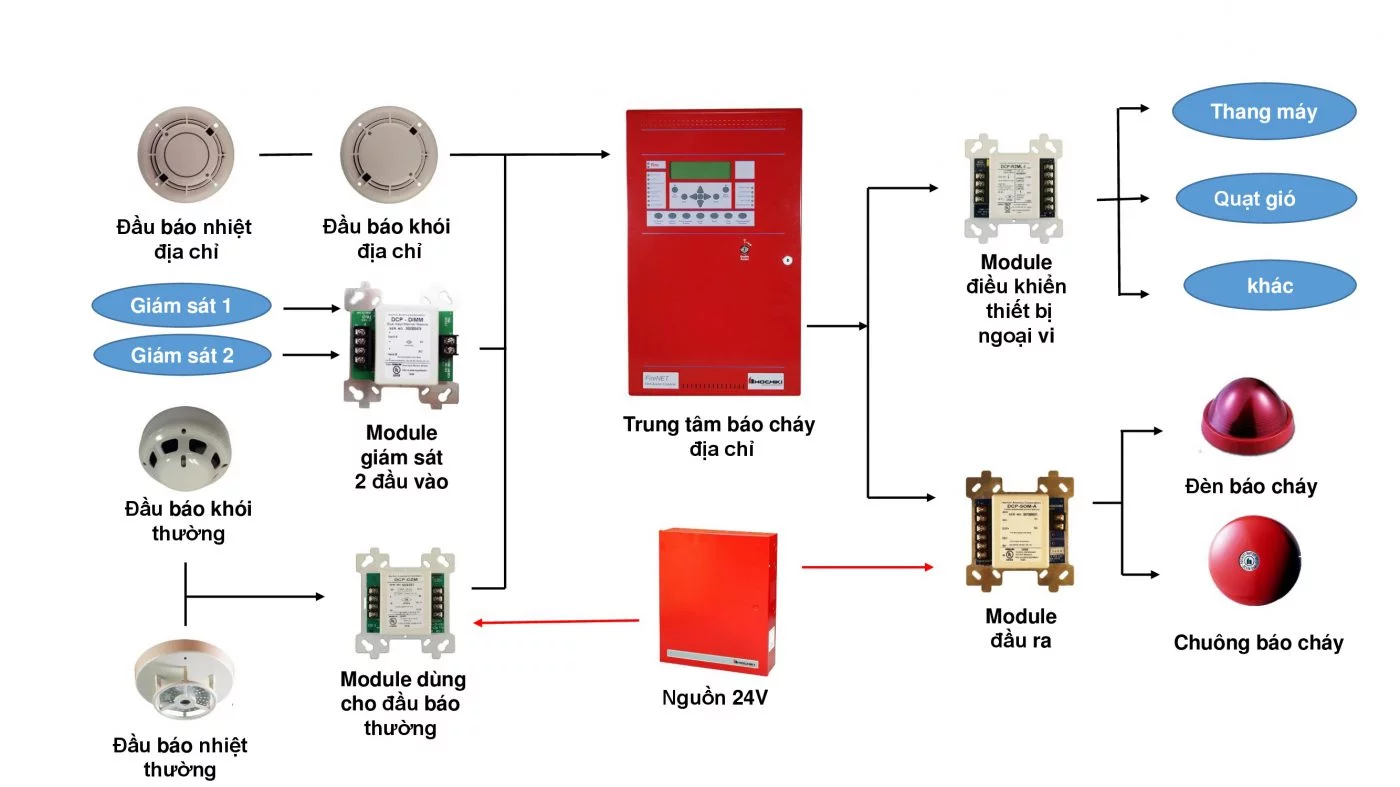

Hệ thống báo cháy là một hệ thống khép kín, có nhiệm vụ phát hiện sự cố cháy thông qua các hiện tượng như nhiệt độ tăng đột ngột, xuất hiện khói hoặc tia lửa. Những dấu hiệu này được các đầu báo ghi nhận và gửi tín hiệu về trung tâm báo cháy. Trung tâm báo cháy sẽ xử lý các tín hiệu này và xác định vị trí xảy ra sự cố thông qua các vùng (Zone). Sau đó, thông tin sẽ được truyền đến các thiết bị đầu ra như bảng hiển thị phụ, chuông, còi và đèn. Những thiết bị này sẽ phát ra âm thanh và ánh sáng để mọi người nhận biết khu vực xảy ra sự cố. Việc các thiết bị báo cháy được kết nối liên tục và hoạt động đồng bộ sẽ tạo nên một hệ thống báo cháy an toàn, nhanh chóng và hiệu quả nhất.

Quy trình thi công lắp đặt hệ thống báo cháy

Kiểm tra bản vẽ và lập phương án thi công

• Kiểm tra yêu cầu và phương án báo cháy do chủ đầu tư đề xuất.
• Xác định số lượng thiết bị trên bản vẽ và số lượng thiết bị trên từng vòng lặp (Loop).
• Đảm bảo các kết nối và giao tiếp với các thiết bị khác như hệ thống PA, thang máy, và quạt tạo áp.
• Tính toán dung lượng pin để đảm bảo thời gian hoạt động sau khi mất điện (thường là 1 giờ ở chế độ bình thường và 5 phút khi có báo cháy).
• Tính toán nguồn điện sử dụng cho các thiết bị như chuông, đèn, còi và các thiết bị ngoại vi khác. Nếu nguồn không đủ, cần sử dụng bộ nguồn phụ cho trung tâm báo cháy.
• Lập kế hoạch đi dây để đạt hiệu quả tối ưu nhất (bao gồm cả mạch vòng và mạch nhánh).

Đi dây cáp tín hiệu cho hệ thống

• Thực hiện việc đi dây cho các vị trí đặt đầu báo khẩn cấp và trung tâm báo cháy. Đảm bảo các đường dây được lắp đặt thẩm mỹ và tuân thủ các tiêu chuẩn an toàn. Dây cần được luồn trong ống bảo vệ để đảm bảo độ bền và an toàn cho hệ thống. Chất lượng dây dẫn phải đúng chuẩn quy định, được lắp đặt gọn gàng để dễ dàng kiểm tra lại khi cần thiết.

Đo điện trở cho hệ thống

• Đo điện trở cách điện đối với hệ thống dây đã lắp đặt, phải đảm bảo đúng các thông số kỹ thuật theo quy định. Việc đo điện trở phải đảm bảo tuân thủ các tiêu chuẩn kỹ thuật và được thực hiện bởi nhân viên kỹ thuật chuyên nghiệp trong lĩnh vực phòng cháy chữa cháy.

Tiến hành lắp đặt thiết bị báo cháy

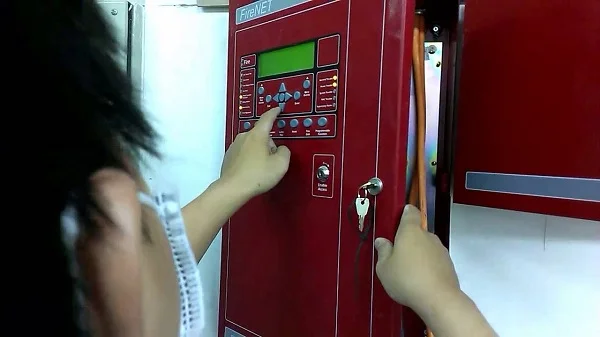

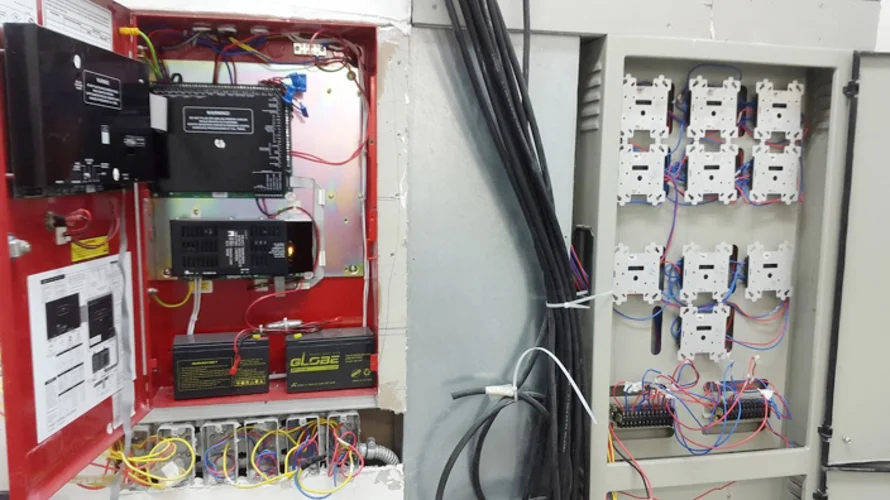

• Lắp đặt, cài đặt tủ trung tâm báo cháy:

Đây là thiết bị quan trọng nhất trong quá trình lắp đặt hệ thống báo cháy, quyết định chất lượng của toàn bộ hệ thống. Thiết bị này cung cấp năng lượng cho các đầu báo tự động, có khả năng nhận và xử lý tín hiệu báo cháy từ các đầu báo tự động hoặc tín hiệu sự cố kỹ thuật. Trong các trường hợp cần thiết, tủ trung tâm có thể truyền tín hiệu tới các thiết bị báo cháy khác. Nó cũng có khả năng kiểm tra hoạt động của hệ thống và chỉ thị các sự cố như đứt dây hay chập mạch.

• Lắp đặt đầu báo khói:

Đầu báo khói có nhiệm vụ giám sát trực tiếp các dấu hiệu của khói và cháy, và gửi tín hiệu về tủ trung tâm để xử lý. Thời gian đầu báo khói nhận và truyền tín hiệu không quá 30 giây. Mật độ môi trường cho phép là 15% – 20%. Nếu nồng độ khói vượt ngưỡng này, đầu báo khói sẽ gửi tín hiệu báo động về tủ trung tâm để xử lý sự cố.

• Lắp đặt công tắc báo cháy khẩn cấp:

Công tắc báo cháy khẩn cấp được lắp đặt tại những vị trí dễ thấy như hành lang, cửa ra vào, và cầu thang để thuận tiện sử dụng khi cần. Thiết bị này cho phép người sử dụng kích hoạt báo động bằng cách nhấn hoặc kéo công tắc khẩn cấp. Điều này giúp mọi người trong khu vực xảy ra sự cố nhận biết và có thời gian thoát hiểm.

• Lắp đặt còi báo cháy:

Còi báo cháy được lắp đặt tại các vị trí như phòng bảo vệ, cầu thang, hoặc nơi đông người nhằm báo động cho những người xung quanh biết và xử lý sự cố kịp thời. Còi báo cháy sẽ chỉ rõ vị trí xảy ra cháy, giúp người chữa cháy tiếp cận đám cháy nhanh chóng và hỗ trợ người trong khu vực di chuyển ra xa đám cháy an toàn.

Kiểm tra hoạt động của hệ thống báo cháy

Kiểm tra hoạt động của tủ trung tâm báo cháy

• Kiểm tra đèn báo pha: Để đảm bảo nguồn 3 pha không bị mất pha.
• Đèn báo quá tải: Nhằm kiểm tra xem máy bơm có đang bị quá nhiệt hoặc quá tải không.
• Kiểm tra đồng hồ volt và ampe: Đảm bảo giá trị điện áp nguồn vào đủ tiêu chuẩn.
• Kiểm tra chế độ hoạt động của tủ (luôn ở chế độ tự động).
• Kiểm tra CB tổng và CB điều khiển máy bơm: Đảm bảo các CB không gặp sự cố và luôn ở trạng thái ON.
• Kiểm tra rơle trung gian và Delay timer: Đảm bảo các tiếp điểm đóng ngắt hoạt động tốt.
• Kiểm tra bộ sạc bình tự động: Đảm bảo giá trị điện áp AC vào và nguồn DC ra bình đạt chuẩn.

Đưa toàn bộ hệ thống báo cháy vào chạy thử

• Sau khi hệ thống chạy thử, kiểm tra các đầu báo khói để theo dõi và làm quen với trạng thái hoạt động của hệ thống.
• Bàn giao và hướng dẫn cho nhân viên quản lý tại công ty để họ có thể quản lý và kiểm soát toàn bộ hệ thống.
• Tùy theo nhu cầu sử dụng, quy trình có thể thay đổi một chút, nhưng về cơ bản, đây là các bước không thể thiếu và chi tiết nhất để hệ thống của bạn hoạt động ổn định. Nếu bạn cần tư vấn về lắp đặt hệ thống báo cháy, hãy liên hệ với chúng tôi để được hỗ trợ miễn phí!
